諧波治理電網質量與供電的波幅、頻率和波形畸變等因素相關。供電的波幅、頻率很大程度由發電廠控制，而電流或電壓波形的畸變則歸因于用電的設備或負載，如今大部分使用的負載是非線性的，如變頻調速設備、整流器、不間斷電源、電腦、 電視機 、節能燈 ( 熒光燈 ) 和復印機、空調等等。這些負載導致了電網的正弦波產生畸變現象，為供電電網和用戶帶來越來越多的影響和干擾。
國家為保障用電系統的電能質量出臺了相關標準：
GB/T 14549-1993 電能質量 公用電網諧波
GB/T 24337-2009 電能質量 公用電網間諧波
GB/T 19862-2005 電能質量 電能質量監測設備通用要求
GB/T 15576-2008 低壓成套無功功率補償裝置
JB/T 417-2013 建筑電氣用并聯有源電力濾波裝置
電能質量差帶來的損失存在電能質量問題的電氣系統將導致成本上升、環境污染和安全隱患。 在用戶的供電系統中，種類繁多的負載會帶來以下三個明顯的電能質量問題：
-諧波污染
-負載不平衡而導致的電壓不平衡和相對零電壓
-無功功率
-設備故障率上升
-設備發熱，絕緣老化，壽命下降
-諧波對弱點系統存在電磁干擾
-產量下降
-配電系統的安全性下降
-增加碳排放
-無法滿足供電局相關規范要求
此外，諧波污染還會導致電網中諸如變壓器、電纜和馬達等設備的損耗上升，這些損耗又將 占用發電站的輸出能量并導致更多的二氧化碳排放。排放量的大小將取決于整個生產過程和發電 所用的燃料類型。
解決方案

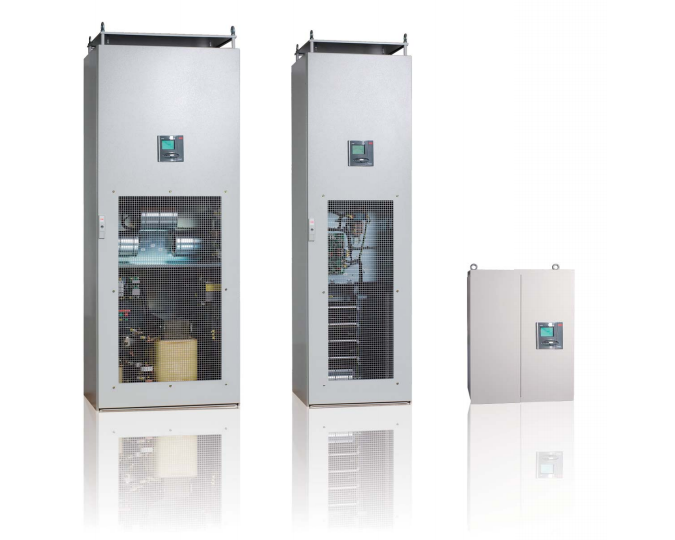

ABB 有源動態濾波器 PQF 是解決諧波污染、三相不平衡和無功補償?shù)入娔苜|(zhì)量問題的最佳答案。
? 可應用于不同類型的場合，并同時適用于商業和工業環境
? 為客戶提供諧波濾除、相平衡和容性或感性無功補償? 系統中各分項用電量數據透明化；? 通過主從模塊的并聯擴展，從幾十安培到幾千安培的豐富的濾波方案可以為每個系統提供最優 化的解決方案? ABB PQF 有源動態濾波器可安裝在低壓電網中，并可通過合適的升壓變壓器聯入中壓系統使用
有源動態濾波器
PQF

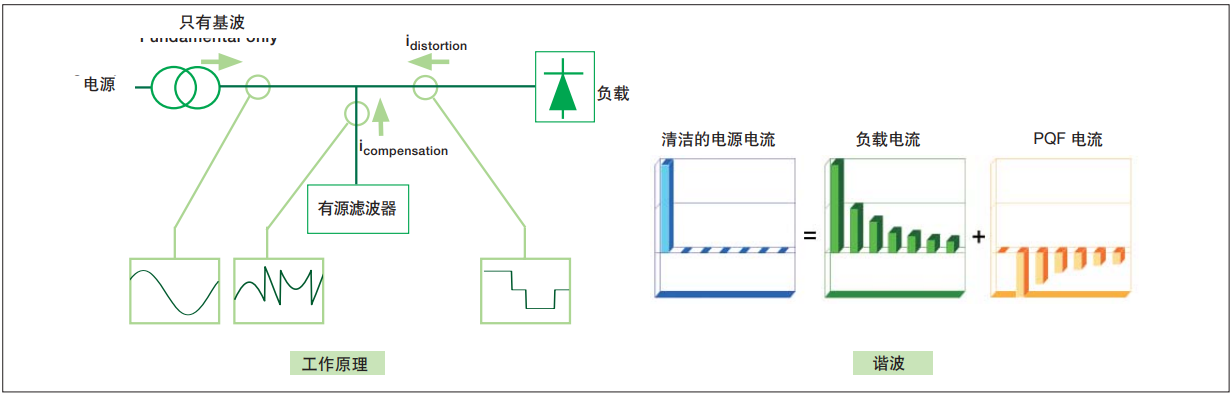

的運行原理：
客戶收益1、減少停機時間
2、提高系統運行效率，減少二氧化碳排放
3、滿足嚴格的供電局要求，避免罰款或斷電
4、無需對電網的特殊分析，方案實施快而簡單
5、不會過載，特別適用于負載變化快的低壓系統
6、保護功能降低了停機時間
7、直接獲取電網關鍵參數
8、適用于不同工況下
